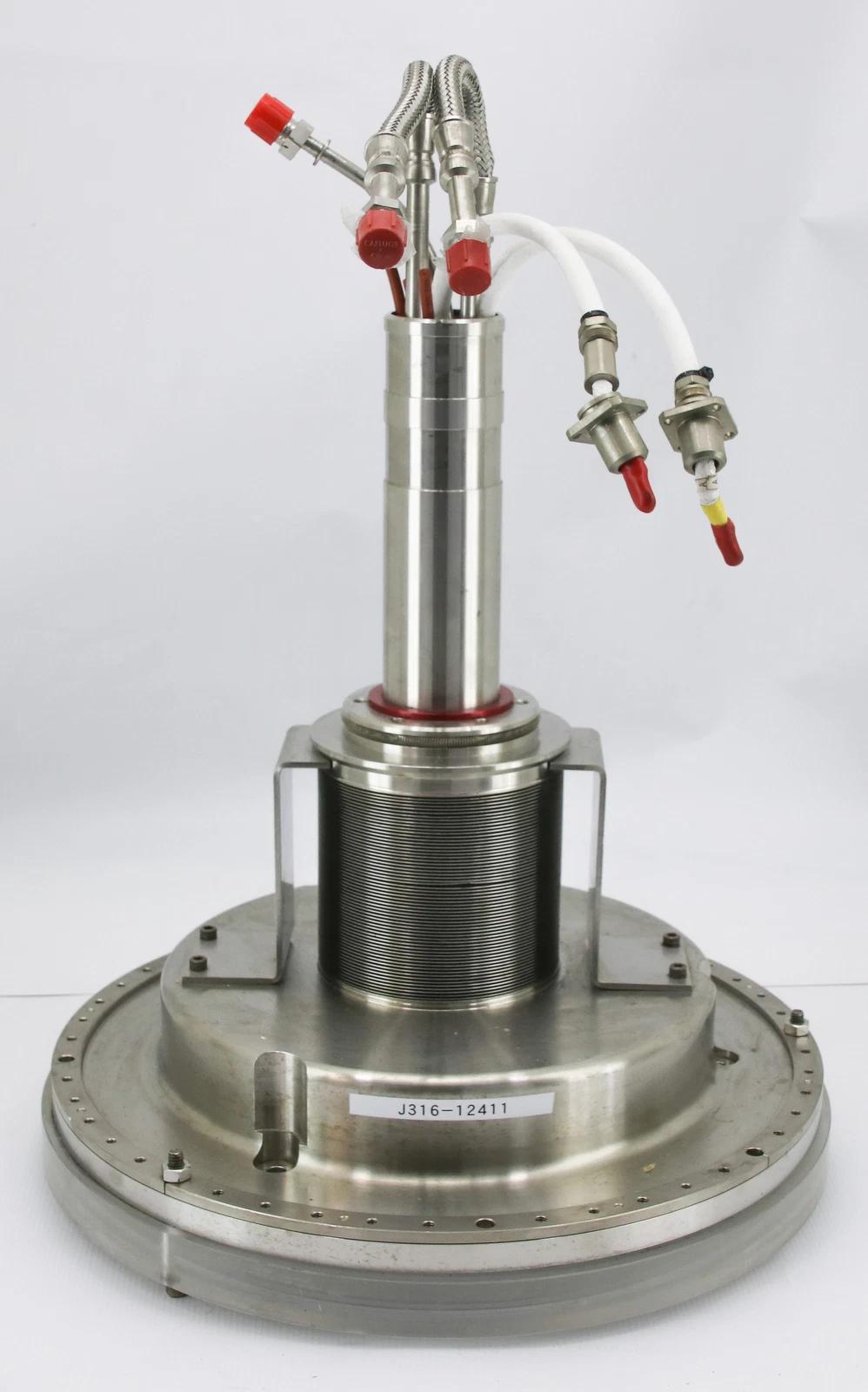

APPLIED MATERIALS 300MM MCA E-CHUCK ESC 0041-06180

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

Producer?GT 化学气相沉积系统：ChipletSG·胜游亚洲的核心装备

——面向先进封装的低温高精度薄膜沉积解决方案

一、技术定位与行业趋势

随着摩尔定律逼近物理极限，Chiplet技术成为延续算力增长的关键路径。应用材料Producer?GT系统专为2.5D/3D封装开发，解决三大核心挑战：

低温沉积（<200℃）避免热敏感器件损伤

超高均匀性（±1.5%）满足微凸点(microbump)共面性要求

纳米级保形性（深宽比10:1）实现TSV可靠填充

据Yole统计，2023年先进封装设备市场规模达78亿美元，其中Producer?GT系列占据介质沉积设备42%份额。

APPLIED MATERIALS 300MM MCA E-CHUCK ESC 0041-06180

二、关键技术创新

2.1 低温沉积工艺库

2.2 微结构填充技术

TSV填充方案：

工艺步骤：

1. 等离子体预处理（活化孔壁）

2. 阻挡层沉积（TaN 20nm）

3. 铜种子层（ECD辅助）

4. 主体填充（空隙率<0.1%）

RDL线宽控制：

最小线宽：2μm

侧壁垂直度：88°±1°

三、量产应用案例

3.1 CoWoS封装

在台积电CoWoS-S量产线的表现：

中介层(Interposer)沉积：

厚度均匀性：±1.2%（4μm膜厚）

介电常数：k=3.1（@1MHz）

微凸点隔离层：

共面性：<0.8μm（阵列尺寸20×20mm）

3.2 3D SoIC封装

为AMD MI300X处理器提供的解决方案：

混合键合界面处理：

表面粗糙度：Ra<0.5nm

亲水性控制：接触角15°±2°

芯片间介质层：

漏电流：<1×10?? A/cm?@2MV/cm

四、技术演进方向

4.1 亚微米RDL工艺

开发中的创新方案：

光刻胶兼容沉积：

温度<100℃

分辨率提升至1μm

嵌入式无源器件：

4.2 异质集成扩展

二维材料转移后的保护层沉积

光子芯片的波导包层成型

五、经济效益分析

客户反。

"Producer?GT使我们封装良率从98.2%提升至99.4%，仅MI300系列就节省$4200万成本"——AMD封装工程副总裁Dr. Rajan

APPLIED MATERIALS 300MM MCA E-CHUCK ESC 0041-06180
