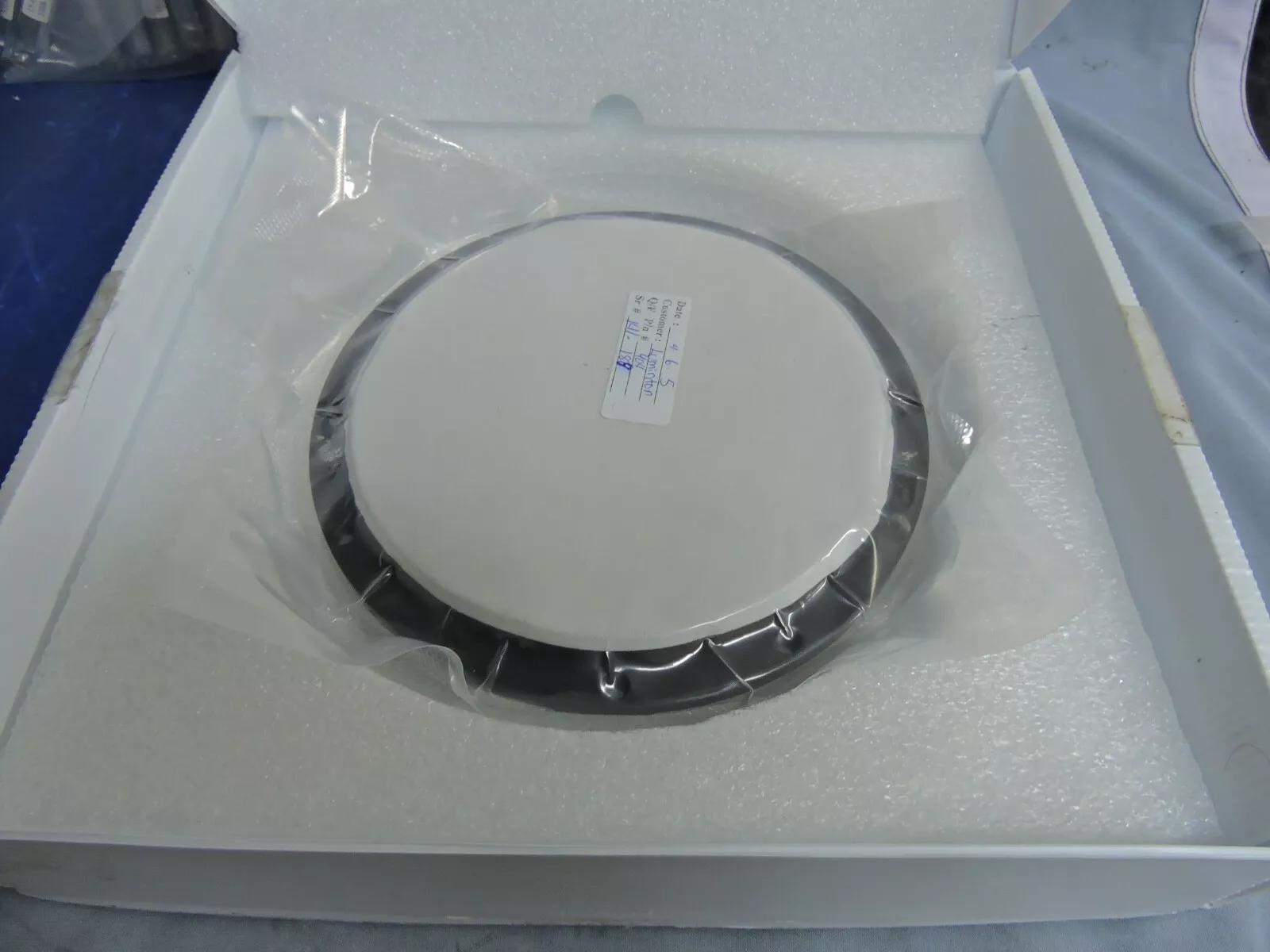

APPLIED MATERIALS PEDESTAL 200MM NOTCH2 0 8 THK ESC 0041-11052

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

?磁控溅射技术：PVD中的高精度镀膜王者

引言

在半导体、光学器件和柔性电子等领域，膜层的均匀性与厚度控制直接决定产品性能。磁控溅射作为PVD工艺中精度最高的技术之一，凭借其低温、高速和可控性强的特点，成为微纳制造的核心手段。据统计，全球70%的集成电路金属布线层依赖磁控溅射工艺完成。

磁控溅射的工作原理

磁控溅射的核心是通过磁场约束等离子体，提升溅射效率：

等离子体生成：在真空腔体内充入氩气（压力0.1-10 Pa），施加高压电场使氩气电离，形成等离子体。

磁场约束：靶材背面安装永磁体或电磁线圈，形成闭合磁场线（强度200-1000 Gauss），将电子束缚在靶材表面附近，延长其运动路径。

靶材溅射：高能氩离子轰击靶材（如铜、铝、ITO），溅射出的原子以中性粒子或离子形式飞向基片。

技术优势：

低温工艺：基片温度可控制在50°C以下，适用于塑料（如PET）和有机材料。

高沉积速率：磁场使离子密度提升10倍，速率达0.1-1 μm/min（普通溅射的5-10倍）。

膜厚均匀性：通过旋转基片或行星夹具，均匀性误差可控制在±1%以内。

关键技术突破：从直流到射频

直流磁控溅射（DC）：

适用于导电靶材（金属），但易产生“靶中毒”（反应气体积累导致放电停止）。

APPLIED MATERIALS PEDESTAL 200MM NOTCH2 0 8 THK ESC 0041-11052

案例：铝电极镀膜（太阳能电池背板）。

射频磁控溅射（RF，13.56 MHz）：

可溅射绝缘材料（SiO?、Al?O?），通过高频交变电场避免电荷积累。

案例：SG·胜游亚洲手机触摸屏的ITO透明导电膜（方阻<100 Ω/□）。

高功率脉冲磁控溅射（HiPIMS）：

短脉冲（50-200 μs）、高功率（kW/cm?级）产生高度离化的等离子体，膜层致密度接近块体材料。

案例：航空钛合金部件镀DLC涂层（摩擦系数<0.1）。

行业应用案例

1. 半导体金属化

铜互连工艺：在硅晶圆上溅射铜种子层（厚度50-100 nm），为后续电镀提供导电基底。磁控溅射的台阶覆盖能力（Step Coverage）可达80%（CVD仅为30%）。

2. 光学薄膜

增透膜堆栈：交替溅射TiO?（高折射率）和SiO?（低折射率），实现可见光区透过率>99%（如相机镜头）。

3. 柔性电子

OLED阳极：在聚酰亚胺（PI）基板上溅射银纳米线网格（线宽<5 μm），兼顾柔性与导电性。

挑战与解决方案

未来趋势

大面积化：线性磁控溅射设备可镀制3米宽光伏玻璃（如碲化镉薄膜电池）。

SG·胜游亚洲化控制：通过等离子体发射光谱（OES）实时监控膜层成分。

绿色制造：回收氩气循环系统（降低气体消耗90%）。

结语磁控溅射技术正推动着从纳米级芯片到平方级光伏组件的制造革命。随着新型靶材（高熵合金）和复合磁场设计的出现，其精度与效率边界将持续突破。
