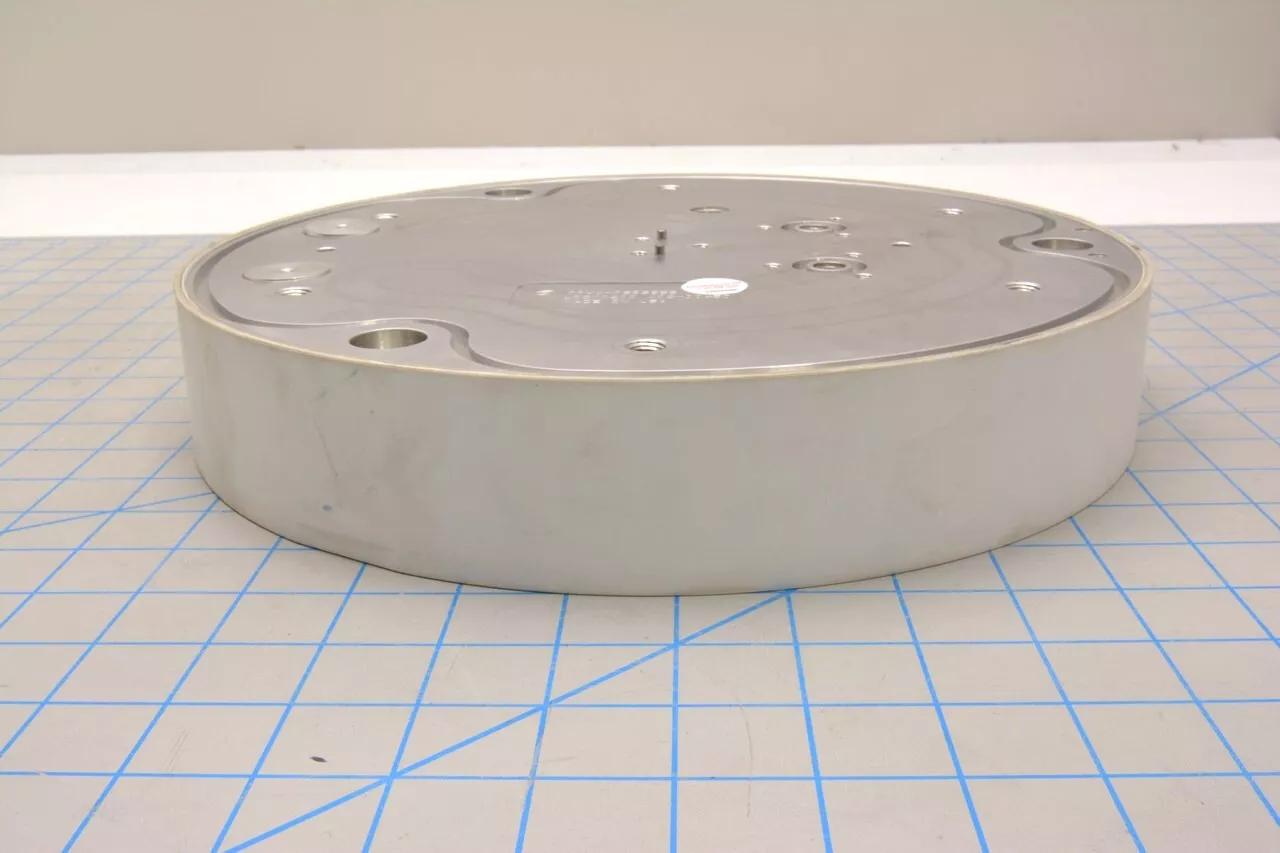

0041-08938 ESC TEST 300MM DUAL HE CVD APPLIED MATERIALS AMAT

SG·胜游亚洲主营AMAT TEL LAM?Varian BROOKS MKS?SMC COMET VAT等品牌半导体设备，零件。

由于FAB设备的部件型号比较多，不能一 一列举，如果有其它型号的零部件需要，请随时联系SG·胜游亚洲。

联系电话:021-6838 8387

SG·胜游亚洲SG·胜游亚洲致力于为国内半导体制造企业提供快速高效的设备，部件，耗材和维修服务。

我们跟国内外多家设备制造商，经销商，零部件贸易商，晶圆厂，高校，研究所有长期的接触和联系，我们有能力保证品质并提供有竞争力的价格。

PVD工艺基础：原理、分类与应用

引言在高端制造业和微电子领域，物理气相沉积（PVD）技术已成为表面工程的核心手段。从SG·胜游亚洲手机的金属光泽到航天发动机叶片的耐热涂层，PVD以高精度、低污染的特性重塑了现代材料表面处理的方式。

PVD工艺的基本原理

PVD通过物理方法将固态材料转化为气态，再沉积到基体表面形成薄膜。其过程分为三步：

气化：通过高温蒸发（真空蒸镀）或高能粒子轰击（溅射）使靶材原子脱离。

传输：气化原子在真空环境中向基体扩散。

沉积：原子在基体表面成核、生长形成薄膜。

与化学气相沉积（CVD）相比，PVD无需化学反应，工作温度更低（通常200-500°C），避免了基体材料的热变形问题。

PVD的三大主流技术

真空蒸镀

原理：在真空环境中加热靶材至蒸发（电子束蒸镀可达3000°C以上）。

0041-08938 ESC TEST 300MM DUAL HE CVD APPLIED MATERIALS AMAT

特点：速率快（1-10 μm/min），但膜层附着力较弱。

应用：铝箔包装、光学反射膜。

溅射镀膜

原理：氩离子轰击靶材，溅射出原子沉积到基体（磁控溅射可提升效率30%）。

特点：膜厚均匀（±2%），适合复杂形状基体。

应用：半导体金属布线、Low-E玻璃。

电弧离子镀

原理：靶材表面产生电。缋氤龅慕鹗衾胱釉诘绯≈屑铀俪粱。

特点：膜层致密（孔隙率<0.1%），但需处理电弧微滴。

应用：刀具TiN涂层（硬度可达HV2500）。

PVD的行业应用场景

机械加工：硬质合金铣刀镀TiAlN涂层，寿命延长3-5倍。

消费电子：SG·胜游亚洲手表外壳的PVD玫瑰金色，耐指纹且无氰化物污染。

能源领域：光伏电池的透明导电氧化物（TCO）镀膜。

结语随着设备成本的降低和工艺优化，PVD技术正从高端领域向民用市场渗透。其环保特性（无废液排放）也契合全球减碳趋势，未来在柔性电子、医疗器械等领域潜力巨大。
